Konfiguracja aDSL dla uslug Neostrada i Net24 oraz informacje o konfiguracji modemu/routera w systemach Windows.
Podstawy dla przyszlych i aktualnych uzytkownikow Internetu poprzez rozwiazania aDSL (na przykladzie starego juz modelu Asmaxa 701u).

Ostatnia aktualizacja tekstu: wrzesień 2012 r.



Spis tematow:


 Ten poradnik koncentruje sie na podstawowym uruchomienu internetu oraz protokole PPPoE czyli takim jaki jest stosowany w Neostradzie i usludze Net24 oraz ogolnej konfiguracji polaczenia internetowego. Dodaktowo troche teorii o sprzecie i sieci.

Jezeli ktos ma "nowa" Neostrade polecam stosowanie protokolu PPPoA - jest to zdecydowanie latwiejszy sposob poniewaz PPPoA jest obslugiwany przez wiekszosc systemow Windows (jedynym wyjatkiem jest chyba Windows 95 ale nie daje glowy, a nie mam czasu tego sprawdzic). Osoby uzywajace Net24 nie maja jednak wyboru i musza skorzystac PPPoE. I jeszcze jedno: nawet jezeli korzystasz z PPPoA niektore informacje z ponizszego tekstu moga Ci sie przydac - np. konfiguracja routera, zmiana na modem etc.

Pisze to dla potomnych poniewaz sam mialem z tym powazne problemy i zajelo mi sporo czasu rozwiazanie tej sprawy (uzywalem Asmaxa 701 nie jako routera - bo wtedy sprawa jest prosta i ten poradnik przyda sie ewentualnie w polowie - ale jako modemu).

Po pierwsze i na wstepnie niech wszyscy zapamietaja jedna wazna sprawe: szanowny m$ zaimplemetowal PPPoE (skrotowo jest to protokol obslugujacy polaczenie z internetem na popularnych aDSL'ach) tylko w swoich najnowszych systemach czyli od Windows XP w gore. Oczywiscie zrobil to dla naszego dobra abysmy nie musieli sie meczyc z przestarzalymi rozwiazaniami i mogli korzystac z multimedialnych dobrodziejstw najnowszych produktow m$. Ja niestety okazalem sie prymitywem i postanowilem pozostac na moim Windows 2000 - zapewne ludzie z m$ (a szczegolnie z dzialu sprzedazy) sa moja postawa rozczarowani - trudno - jakos to przezyje. Na szczescie istnieje rozwiazanie, dzieki ktoremu Windows nie tylko obsluge PPPoE pod "starszymi" wersjami tego systemu lecz jeszcze poprawia to co popsuli programisci z m$ w w/w XP i jego nastepcach, ale o tym za chwile.

Tyle przydlugiego wstepu i teraz same konkrety - zacznijmy od podlaczenia:

1) Hardware - ogolnie sprawa prosta - podlaczamy modem i juz powinno dzialac. Polecam modemy, ktore maja jednak oprocz USB klasyczne wyjscie na karte sieciowa RJ45 - niestety to rozwiazanie jest spotykane generalnie w drozszych modelach z wbudowanym routerem. Jednakze imho oplaca sie kupic cos drozszego ale jednak lepszego. Zasada jest prosta. Polecane są: Linksys, 3Com, Cisco, Tp-Link, Zyxel. Srednia polka to: Pentagram, Planet. Marny sprzet: Sagem, LiveBOX, D-Link oraz niestety Asmax (bardzo sie "zepsuli"), ktore to proponuje omijac szerokiem lukiem.

Z przykroscia takze stwierdzam, ze coraz czesciej docieraja do mnie informacje o znaczacym pogorszeniu sie Linksysa i 3Coma - nawet tutaj typowa chinszczyzna daje o sobie znac. W tym tempie degradacji jakosci zastanawiam sie, co bedzie dobre za 2-3 lata.

Najlepszym rozwiazaniem jest zakup routera z wbudowanym modemem aDSL - zero problemow, po prostu podlaczamy sie do sieciowki. Instalacja dodatkowego PPPoE lub konfiguracja wbudowanego w system PPPoE jest w tym przypadku zbedna - wystarczy skonfigurowac router i korzystac z interneru.

Pamietajmy, ze jezeli jest to modem na USB (nadal niestety spotykane) konieczna jest:

W przypadku posiadania "cudownego" modemu Sagem Fast 800 prosze przeczytac drobne info na koncu tego poradnika.

Jeszcze slowko o spliterach - spliter jest obowiazkowy, jezeli na tej samej linii bedzie i modem aDSL'owy i zwykly telefon. Spliter to takie urzadzenie, ktore potrafi w trakcie transmisji danych "odfiltrowac" sygnal telefoniczny - to wlasnie dzieki niemu mozemy jednoczesnie podlaczyc sie do internetu i rozmawiac przez telefon. Na jeden telefon (jedno gniazdko, linie - zalezy jak patrzec) potrzebny jest jeden spliter - sam modem podlaczamy bezposrednio do linii. Jedna uwaga - najczesciej splitery maja dwa wyjscia opisane jako: modem i telefon. Nie nalezy sie tym przejmowac, iz modem nalezy koniecznie podlaczyc przez spliter - jak juz napisalem: modem mozna podlaczyc bezposrednio do gniazdka, a to wejscie na spliterze opisane "modem" to nic innego jak rozdzielnik potrzebny w przypadku, gdy w pomieszczeniu/mieszkaniu mamy tylko jedno wyjscie telefoniczne.

2) Software -

a) modem/router aDSL: jezeli jest to zwykly modem bez routera to mozemy sobie darowac ten akapit i przeskoczyc od razu do nastepnego punktu, co nie znaczy ze przeczytac nie mozna - moze sie kiedys przyda. Jezeli jest to router to mamy dwie mozliwosci: chcemy aby dane urzadznienie pracowalo jako w/w router lub chcemy aby urzedzenie pracowalo jako modem.

Konfiguracja parametrow (dla modemu i routera):

-=Neostrada (TPSA) oraz Net24 na linii TPSA=-
Protocol/Encapsulation = PPPoE LLC (lub PPPoA VC-Mux - polecane ale powinno dzialac takze na LLC)
VPI=0 oraz VCI=35
username = rejestracja@neostrada.pl
password = rejestracja

-=Net24 (Netia)=-
Protocol/Encapsulation = PPPoE LLC
VPI=8 oraz VCI=35
ATM class UBR
username = Net24
password = Net24

Pamietajmy, ze username i password jest takie tylko w trakcie PIERWSZEGO polaczenia - pozniej sie zmienia - odsylam na infolinie dostawcy jezeli ktos ma klopoty i nie wie co z tym zrobic.

To tyle jezeli chodzi o konfguracje. Pamietajcie, ze jezeli juz calkowicie "namieszacie" w konfigu to zawsze na kazdym routerze jest taki przycisk jak 'reset', ktory przywraca ustawienia fabryczne. I druga uwaga: w czasie zapisywania ustawien modemu nie wylaczamy z zasilania! Teoretycznie nic nie powinno sie stac ale...

b) Windows (o Linuxie nie bede pisac, bo to z jednej strony prostsze, a z drugiej bardziej skomplikowane - zalezy jak patrzec) - nie dotyczy routera poniewaz ten powinien z definicji laczyc sie automatycznie po ustawieniu odpowiednich opcji oraz login/pass.

Cecha
Windows XP/.NET
RASPPPOE
Seamless integration with the operating system
Yes
Yes
Fully exploits the maximum possible PPPoE MTU (1492)
No
Yes
Supports Internet Connection Sharing and NAT seamless
No
Yes
Allows tuning the TCP RWIN without registry changes
No
Yes
Offers PPPoE server (Access Concentrator) capability
No
Yes


Dlatego mimo wszystko nawet posiadaczom tego systemu proponuje przeczytac ponizszy podpunkt.

Instalacja RASPPPOE (userzy systemow powinni miec zainstalowane wszystkie najnowsze poprawki, szczgolnie tyczy sie to posiadaczy w9x):

  1. sciagamy ze strony http://www.raspppoe.com/ wymagany plik ze sterownikami (w zaleznosci od procesora 32/64bit; mala uwaga - w przypadku posiadania modemu 3Com'a prosze sie zapoznac z "Patch for 3Com modem users" na w/w stronie - podkreslam, iz chodzi o modem, a nie karte sieciowa)

  2. rozpakowujemy do tymczasowego katalogu

  3. przechodzimy do panelu konfiguracji sieci

  4. zaznaczamy urzadzenie/polaczenie do ktorego jest podpiety nasz modem (np. 'Połączenie lokalne' jezeli modem jest podlaczony do karty sieciowej przez port RJ45)

  5. otwieramy wlasciwosci tego urzadzenia/polaczenia

  6. wybieramy opcje dodaj/zainstaluj

  7. wybieramy ze chcemy dodac nowy protokol

  8. pojawi sie lista dostepnych protokolow lecz my wybieramy "z dysku" i zaznaczamy tymczasowy katalog w ktorym znajduje sie rozpakowane archiwum z RASPPPOE

  9. przeprowadzamy instalacje (pamietajcie aby wylaczyc Firewalla jezeli takiego macie!)

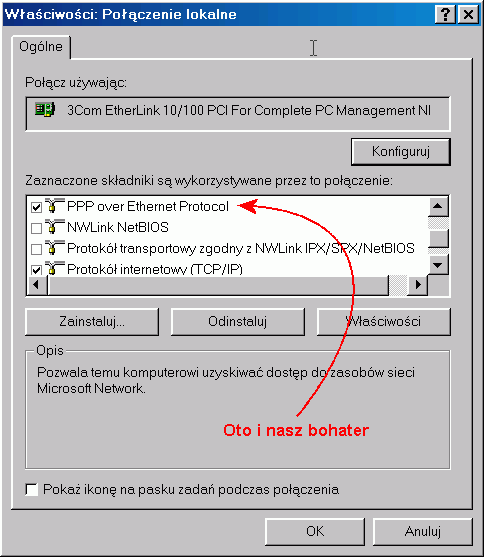

  10. po pomyslnej instalacji we wlasciwosciach polaczenia powinien sie pojawic nowy protokol "PPP over Ethernet Protocol"

  11. prawdzamy czy w/w protokol oraz protokol TPC/IP (te dwa sa wymagane do poprawnego dzialania) sa zaznaczone jako aktywne - jezeli nie to zaznaczamy/doinstalowujemy

  1. z linii komend (przycisk START -> Uruchom) uruchamiamy komende Raspppoe.exe

  2. powinno pojawic sie okienko gdzie na samej gorze sa wylistowane urzadzenia (jezeli nie to wciskamy przycisk "Query Available Services") - jedno z nich powinno byc urzedzeniem (np. nazwa karty sieciowej lub wirtualnego urzadzenia USB etc) do ktorego jest podpiety nasz modem

  3. wybieramy to urzedzenie i klikamy "Create a Dial-Up Connection (...)"

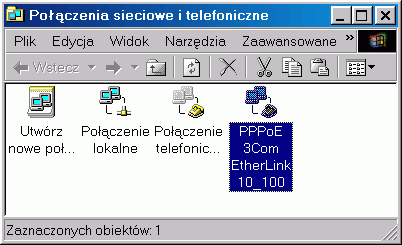

  4. na pulpicie oraz w folderze "Polaczenia sieciowe i telefoniczne" (lub podobna nazwa) powinno pojawic sie nowe polaczenie

  5. teraz wystarczy tylko je uruchomic, ustawic login i password (pamietaj: pierwsze logowanie jest specyficzne - nazwa uzytkownika i haslo sa z gory okreslone przez prowidera - pozniej po rejestracji te dane sie zmieniaja!) i cieszyc sie szybkim internetem.

Uwaga: aby to nowopowstale polaczenie dzialalo musi dzialac takze polaczenie fizyczne z modemem (np. siec lokalna musi funkcjonowac, polaczenie USB musi dzialac) czyli musza byc aktywne DWA polaczenia na raz, podstawowe i to wirtualne stworzone przez RASPPPOE, aby miec kontakt z internetem - ale to chyba oczywiste (patrz ponizej - poprawnie skonfigurowane i dzialajace polaczenie - modem aDSL podlaczony do karty sieciowej).


Historyczny Sagem 800 - no coz... nie ma co sie zbytnio rozwodzic, ten modem nalezy do calkowitego lowendu ale niestety jest dosc czesto wybierany przez uzytkownikow Neostrady - jest najtanszy. Modem ten jest fatalnie niedorobiony i w przypadku instalacji domyslnej moze powodowac na niektorych systemach bardzo nieoczekiwane sytuacje: zawieszanie sie systemu bez powodu, resety, zrywanie polaczen w niektorych programach, a w innych nie etc - czyli jednym slowem zgroza i loteria!

Co z tym zrobic? Otoz jest rozwiazanie, ktore naprawia 95% tych wypadkow, a oto ono:

  1. w MenuStart odszukujemy folder, ktory powstal po instalacji sterownikow Sagema, powinna znajdowac sie tam aplikacja diagnostyczna "SAGEM F@st800-840/DSLMON" ktora uruchamiamy

  2. wciskamy klawisze ALT+D aby dostac sie do zaawansowanej konfiguracji

  3. na zakladce CONFIG zmieniamy opcje bulk/iso na bulk

Istnieje takze inna metoda zwiekszenia funkcjonalnosci i stabilnosci Sagema - to "przerobienie" tego modemu z trybu WAN na tryb LAN. Jak to zrobic przeczytasz tutaj.


Voila!


Na zakonczenie:
Manual to dobry kobry kolega - nie unikaj go.
W razie klopotow z RASPPPOE polecam FAQ na oficjalnej stronie - to co opisalem to najbardziej powszechna sytuacja co nie oznacza, ze u Ciebie bedzie dzialac.
Podziekowania dla aWaKeN'a za przeprowadzenie testow na Neostradzie.

Pozdrawiam,
G.
